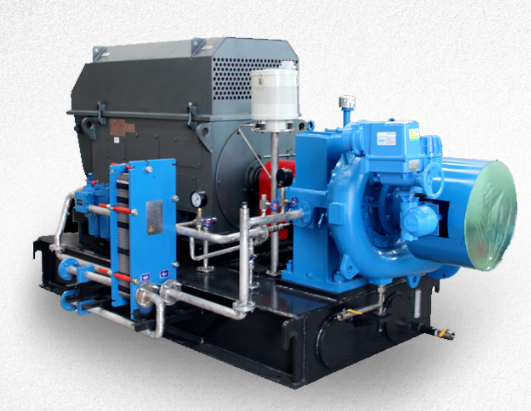

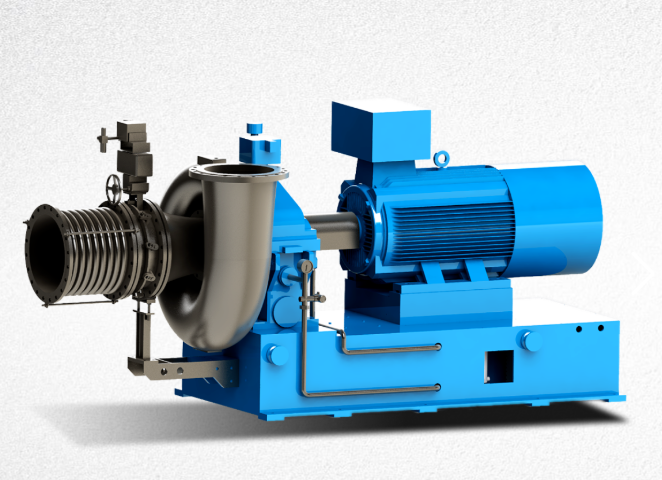

estágio único tipo caixa de velocidades
O soprador centrífugo de alta velocidade de estágio único, desenvolvido com base na expertise da Universidade Beihang em tecnologia de energia e potência, integra recursos de investigação e desenvolvimento, tecnologia, produção e fabrico no setor de energia aeroespacial, representando o mais alto nível de excelência na China. O desempenho aerodinâmico e o design estrutural desta série de produtos atingiram um nível avançado, comparável a produtos similares tanto no mercado nacional como internacional.
Visão geral do produto
O soprador centrífugo de alta velocidade de estágio único baseia-se na conceituada tecnologia de energia e potência da Universidade Beihang (Universidade de Aeronáutica e Astronáutica de Pequim) e integra recursos de investigação, tecnologia, produção e fabrico ao mais alto nível do setor energético aeroespacial da China. Esta série de produtos atinge níveis avançados tanto em termos de desempenho aerodinâmico como de design estrutural, em comparação com produtos similares nacionais e internacionais.
Recursos do produto
1. O impulsor é concebido utilizando a teoria do fluxo ternário, e a tecnologia de análise de fluxo é aplicada para prever o desempenho do soprador, atingindo uma eficiência máxima de até 82%.
2. O ventilador utiliza palhetas guia de entrada axiais e um dispositivo de ajuste do difusor, com uma gama de ajuste de caudal de 45% a 110% do caudal nominal, garantindo uma elevada eficiência mesmo em condições fora do projeto.
3. O soprador adota uma estrutura modular integrada, com o corpo principal do soprador montado na caixa do multiplicador de velocidade por engrenagem. O sistema de lubrificação, o motor e o multiplicador de velocidade por engrenagem estão dispostos de forma compacta numa base comum, que serve também como reservatório de óleo.
4.º Após um rigoroso equilíbrio dinâmico, o rotor apresenta uma baixa vibração, uma elevada fiabilidade e um baixo nível de ruído. Com baixa inércia rotacional, a unidade tem tempos de arranque e paragem curtos. Comparativamente aos sopradores centrífugos multicelulares com o mesmo caudal e pressão, apresenta um menor consumo de energia, um peso mais leve e ocupa menos espaço.
5. O ventilador possui uma estrutura avançada e racional, com poucas peças de desgaste, fácil instalação, operação e manutenção. A vibração e a temperatura do rolamento, o controlo de picos, a proteção de encravamento no arranque, os alarmes de avaria e o controlo da pressão e temperatura do óleo do sistema de lubrificação são todos geridos por um controlador lógico programável (PLC), permitindo a monitorização em tempo real de todo o funcionamento da unidade.
Faixa de desempenho
Caudal: 80–800 m³/min; Aumento de pressão: 49–147 kPa.
Principais aplicações
Pode ser amplamente utilizado em indústrias como o tratamento de águas residuais, metalurgia, caldeiras de leito fluidizado circulante em centrais elétricas, dessulfurização de gases de combustão, indústria farmacêutica e pressurização de gás.
