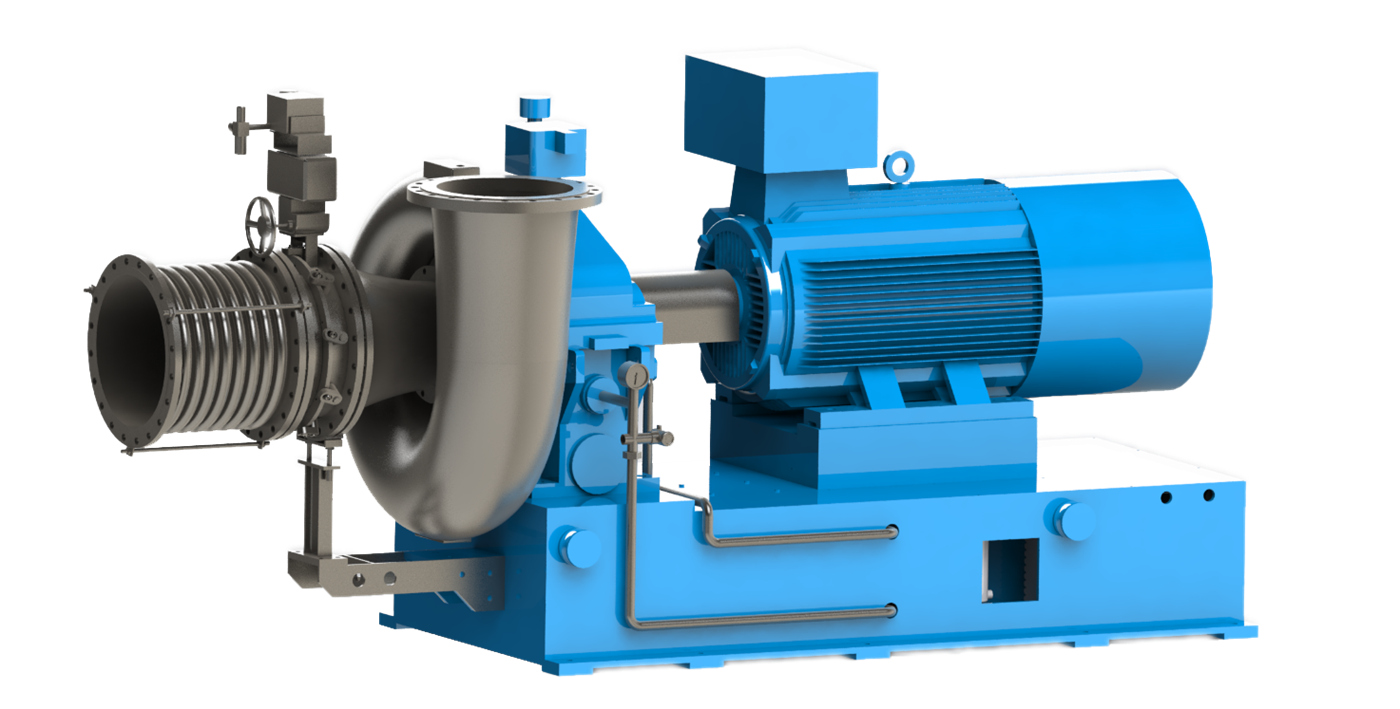

Bomba Turbo Vácuo

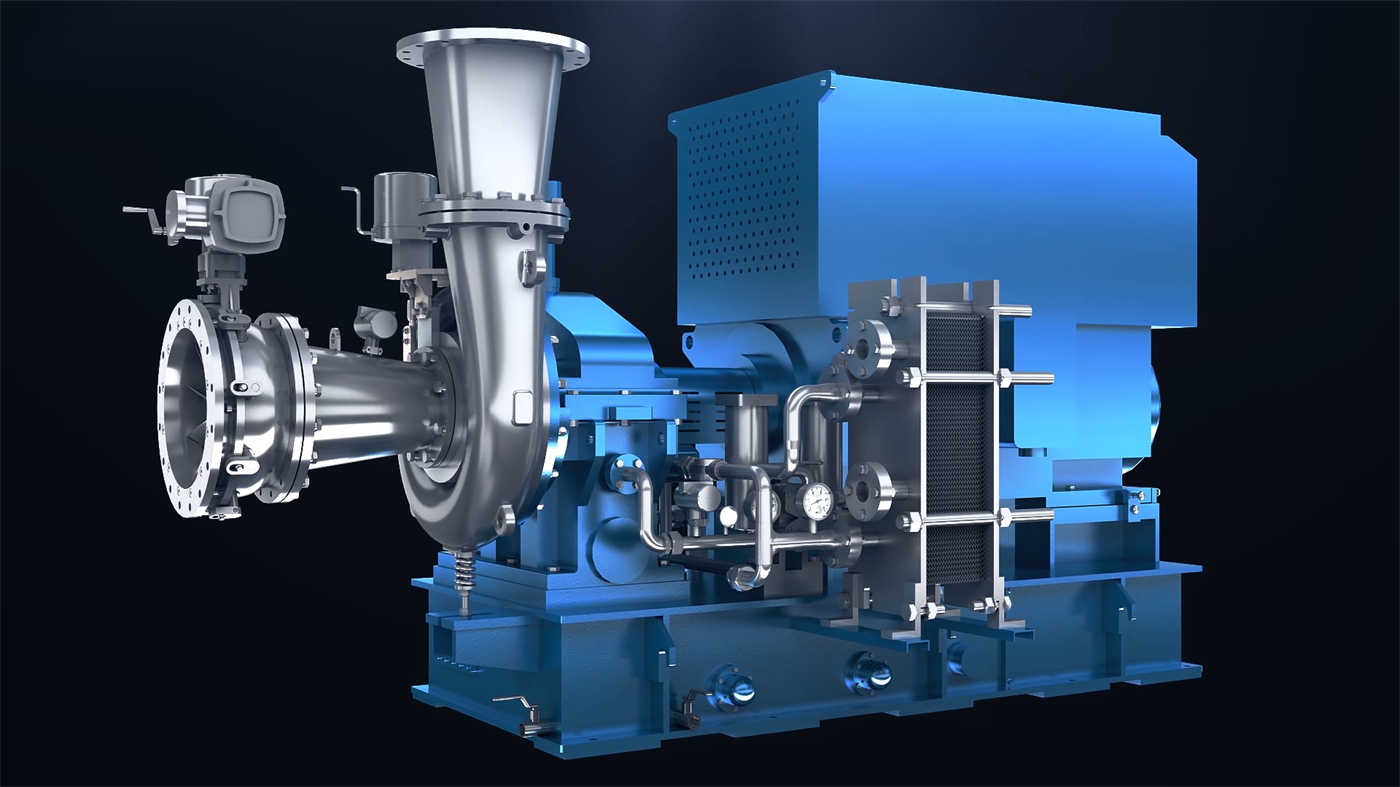

Bomba de vácuo turbo com engrenagens

A Bomba Turbovácuo com Engrenagens foi desenvolvida pela autoridade técnica da Universidade de Aeronáutica e Astronáutica de Pequim, integrando todos os recursos que representam o mais alto nível do setor aeroespacial na China em Investigação, Tecnologia, Produção e Fabrico. O desempenho aerodinâmico e o design estrutural desta Bomba Turbovácuo com Engrenagens atingem o nível de tecnologia avançada mundial.

A Bomba de Vácuo Turbo de Engrenagem de Alta Velocidade é um novo produto concebido em conjunto pela Shandong Zhangqiu Blower Co., Ltd. e pela Universidade Xi'an Jiao Tong. O desempenho pneumático e o design estrutural desta série de produtos atingiram o nível avançado de produtos comparáveis, tanto nacionais como internacionais. Estas bombas de vácuo são amplamente utilizadas no tratamento de águas residuais, metalurgia, fluidização de caldeiras de leito fluidizado circulante em centrais elétricas, dessulfuração de gases de escape, farmácia, reforço de gás e outras aplicações.

Funcionalidades:

1. Aplicação de projeto de teoria ternária com elevada eficiência de 82%

2.º Aplicando palhetas guia de entrada axial e um dispositivo regulador de difusor, a gama de regulação do caudal pode ser de 45% a 110% do caudal nominal, obtendo-se uma maior eficiência em condições de funcionamento fora da capacidade nominal.

3.º Aplicando o design de estrutura integral, o corpo do soprador é montado na carcaça da caixa de velocidades, o sistema de lubrificação, o motor e a caixa de velocidades são montados numa base comum que também é utilizada como depósito de óleo.

4.º Aplicando um equilíbrio dinâmico rigoroso para obter baixa vibração, baixo ruído e alta fiabilidade.

5. Aplicação de design avançado da estrutura do soprador para facilitar a instalação, operação e manutenção. PLC para monitorização em tempo real do funcionamento do soprador, vibração e temperatura dos rolamentos, controlo anti-surto, início da proteção de encravamento, alarme de avaria, pressão do óleo lubrificante e controlo da temperatura do óleo.

Aplicações：

Muito utilizado em indústrias de tratamento de águas residuais, metalurgia, fluidização de caldeiras, dessulfuração de gás, farmácia, reforço de gás, etc.

Estrutura principal

Controlador de palhetas guia

O Controlador de Palhetas Guia está instalado na parte frontal do impulsor. É constituído por carcaça, palheta guia, tampa do impulsor, atuador elétrico, difusor ajustável, etc. A folga entre a tampa do impulsor e o impulsor garante um funcionamento estável do soprador. O ângulo da palheta guia é ajustado pelo atuador elétrico, o que faz com que o fluxo de ar gire previamente antes de entrar no impulsor. A utilização de um difusor ajustável permite que o soprador opere numa gama mais ampla.

Impulsor

O projeto do rotor é baseado na teoria do fluxo ternário, oferecendo uma elevada eficiência. Cada rotor é equilibrado dinamicamente após maquinação de precisão, e todos os rotores são testados a uma velocidade 1,15 vezes superior à nominal e passam os testes de resistência. Para satisfazer os requisitos das diferentes condições, os materiais do rotor estão disponíveis em opções como alumínio fundido, aço forjado e aço inoxidável.

Rotor de alta velocidade

O rotor de alta velocidade é composto pelo impulsor, pela engrenagem de alta velocidade e pelo veio de alta velocidade. O impulsor e o veio de alta velocidade estão ligados por uma haste, e a transmissão de binário é realizada através de pinos terminais. Os testes de equilíbrio dinâmico são realizados de acordo com as normas internacionais, com uma precisão que atinge o grau G1 para garantir um funcionamento suave e fiável.

Invólucro Voluta

Esta peça adota uma carcaça em voluta de secção redonda. A linha de perfil da parede espiral é concebida como uma espiral logarítmica, que se adapta às leis do fluxo de ar e impõe um baixo impacto ao soprador. Como resultado, o soprador consegue uma elevada eficiência de fluxo, baixa vibração e baixo ruído.

Engrenagem

O par de engrenagens de aceleração adota um perfil de dentes evolventes. As superfícies da roda dentada e do pinhão são retificadas e endurecidas com nitreto para garantir um funcionamento estável a alta velocidade, baixa vibração e baixo ruído. A vida útil pode chegar aos 20 anos.

Rolamento

O suporte do eixo de alta velocidade utiliza rolamentos de apoio inclináveis ​​compostos por vários apoios flexíveis. As almofadas podem rodar em torno de um ponto de apoio, proporcionando um excelente desempenho antivibração e a capacidade de ajuste automático de acordo com as variações de carga e velocidade.

Selo

Esta peça adota uma estrutura de vedação em labirinto tipo split, que pode ser substituída sem desmontar o impulsor. Oferece uma estanquicidade eficaz e é fácil de substituir.
